一、安全提示

本装置为非防雨雪设计，因避免受到雨淋和雪压；非经授权培训不得对本装置进行擅自维修，安装调试时应避免接触电电子线路及光学境头。

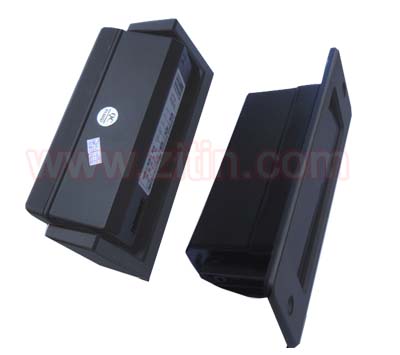

二、产品概览

① 旋转支架（明装用） ② 前盖，带光学窗　　③ 红外发射器　 ④ 红外接收器

⑤ 扫描调整螺丝 ⑥ LED指示灯 ⑦ 齿轮卡条（和①配套） ⑧ 装饰面盖（暗装用）

⑨ 固紧镙丝（和⑧配套）

注：LED指示灯/正常待机为蓝色，探测到存在物体为红色

三、安装方式

**大安装高度不得超过3000mm

四、输入输出接线

五、操作原理

本系统是根据三角构分原理操作的主动红外线存在探测器。发射和接收的光轴交汇点即为**大扫描范围。
 为了适应旋转体的背景变化**征，本系统为背景抑制操作模式，有关背景将会被探测，但**被理会，探测过程中必须有来自扫描范围内的物体的反射，系统方可产生动作信号。而被抑制掉的背景变化（如：地面材质、干湿度、细小杂物、光线照射）则不参与动作。

背景抑制技术的**点：
 --对转动物体产生可靠有效的保护措施。
--不受背景的反射值影响。

六、扫描高度调节

本系统扫描高度的调节非常方便。

1.安装完毕探测器。
2.调节探测器到背景位置（如地面），通电。
3.若扫描高度太近，则顺时针慢慢调节扫描调整螺丝，直到灵敏探测防夹物体，满足目标要求为止。
4.若扫描高度太远，出现自感现象，则慢慢地逆时针调节扫描调整螺丝，直到不出现自感（已抑制掉背景），又能灵敏进行防夹探测为止。
5.为了提高系统背景抑制的可靠性，以及探测物体的灵敏性，建议调节好扫描调整螺丝，直至用手掌探测离开背景地面约200MM为****。
6.探测器可以正常运行，进入防夹探测状态。

注：1.用螺丝刀旋拧调节扫描螺丝时，握螺丝刀应尽量倾斜，不要 延伸探测到光束。每次调节后，手要离开探测器，观察探测器的扫描高度。
         2.调节时当扫描高度接近目标位附近时，要细微的调节，以免 调整过度。

侧面扫描区域调节

为了更加**调整探测器的侧面探测范围，本装置**设前后扫描区域微调：松开主体盒的固紧螺丝，用手转动探测器主体，调到需要的侧面扫描区域，合适后再拧紧固紧螺丝即可。可用来进行侧面探测区域
的微调节。

侧面扫描区域调节示图



七、常见故障排除

八、技术参数

数据类别                              具体参数                   备注说明

垂直扫描范围调整                               800∽2500mm                 带机械调整镙丝

前后扫描范围调整                               可偏移150mm

黑/白差别                                               <400mm                             2000mm高度时测得。

有效感应区域                                       50mm                                  2000mm高度时测得。

发散角                                                     大约1.4度

**大安装高度                                        3000mm

光线类型                                                脉冲，间歇式IRED

工作电压                                                 AC/DC  12∽36V                     1A   12VDC

剩余波纹                                                 **大10%

电流/功率消耗                                       **高120mA/大约3W/3VA

运行模式                                                 背景抑制

信号输出                                                 继电器接点信号输出，有COM.NO.NC.三点供选

功能显示                                                 正常待机为**，感应动作为红色

保护等级                                                  IP 52                                            带保护盖配件 IP 65

外壳材料和颜色                                    ABS 黑色/莱克桑                      前盖带支架/光学窗

尺寸大小                                                仅传感器：102×46×32mm         长×宽×高

                                                                 包括旋转支架：123×45×50mm       包括包装和配套的相关支架固定件

运行温度范围                                           - 20℃∽+60℃

湿度                                                          0-90％ 相对湿度

重量                                                         大约380克

EMC兼容性                 抗干扰性**：EN 61000-6-1，EN 61000-6-2

                                       发射干扰**：EN 61000-6-3，EN 61000-6-4          **指令 EMC  89/336EEC
