安防系统的中枢

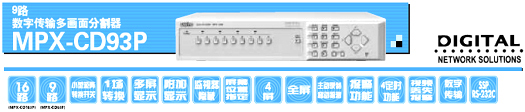

安防系统**处理三种不同类型的信号-数字视频信号，模拟视频信号，和三洋SSP（三洋安防系列协议）信号，将摄像机、录像机和监视器连接在一起，MPX-CD163P/MPX-CD93P
是安防系统的中枢，它们是一种新型的分割器，可协调一致的连接与操作不同的设备。
数字传输端子（数字到数字）
MPX-CD163P/MPX-CD93P配有数字传输端子，可同硬盘录像机DSR-3000P进行数据传输，无须任何数字与模拟信号的转换。数字到数字的连接方式是减少数字信号衰减速实现520线高解析度的关键因数。
内置SSP控制器和同轴摄像机控制
MPX-CD163P/MPX-CD93P配有采用SSP（三洋安防系列协议）的控制器。SSP是三洋为字防设备制定的双向通讯协议。从这些设备的前面板上，用户可控制PTZ球形摄像机和数字硬盘录像机。由于SSP信号覆盖在视频信号上，因此使用一根信号同轴电缆即可简便地建立PTZ球形摄像机的连接。
小型矩阵转换功能
除了主监视器输出端子，还提供四个现场监视器端子。每路可连续全屏显示十六个摄像机影像中的任何一个或所有摄像机影像（转换间隔，1~30秒，可由路进行**立设置）。现场监视器1可用于显示与主监视器同样的影像。
扩展显示选择
对于现场画面影视（在分割器录制期间）和录像画面的重放，用户可在16屏显示、9屏显示、4屏显示和全屏（1屏）显示中进行选择。
附加显示
在16屏或9屏显示模式中按附加显示键，将在右下脚出现一个占据屏幕1/4的附加屏幕。附加显示屏能以50场/秒的速度显示一个现场视频影像。为了**的监视，用户可为附加显示屏选择十六个摄像机影像中的任何一个或所有摄像机影像的连续显示。
在现场监视中回放
在现场监视时，用户可在附加显示屏中观看一个录像。此功能使用户在用数字录像机DSR-3000P进行录像时，可用一个监视器同时进行录像与回放。
16-4屏输入和16-4多屏显示
将屏幕分割为16-4区域。
8屏输入和1场切换显示
将屏幕分割为4区域，手动/自动可切换。
1场切换多路录像
1场切换多路录像允许用户将所有摄像机上的画面制作成不间断的录像。
小型矩阵切换器
请参见50页的MPX-CD163P/MXP-CD93P。
多屏显示
在现场画面监视（多路录像时）和录取画面重放时，用户可选择16屏显示、9屏显示、4屏显示和全屏显示。
附加显示
在16屏和9屏显示模式下，使用一个按钮将屏幕的右下方出现一个屏幕1/4大小的附加显示屏。附加显示适用于以全速60场/秒的速度近距离监控现场画面。可显示移动画面。在附加显示屏幕上，用户可查看16台摄像机的任意图像或设定为16个画面依次显示，还可在其它屏幕上监视现场画面的同时查看录像带重放。
屏幕位置分配
在16屏和9屏显示模式下，每台摄像机的图像均可分配到屏幕的任何位置。例如，重要安全点的图像可放在屏幕的中心，而不须重新接线。
监视器隐藏
可以隐藏监视器上的**定画面（如隐藏摄像机拍摄的画面）。这项设定并不影响多画面分割器的录像，在多画面分割器上各台摄像机的图像仍然全部录取。
4屏显示
在4屏显示模式下，可以自动切换画面（停留时间：1~30秒）
全屏显示
整个屏幕被设定为顺序显一任何摄像机或一系列摄像机的图像（切换间隔1~30秒，每台摄像机可单**设定）。全屏显示可放大至2倍查看静止图像（可用于现场画面和录取画面）。
动态侦测
每台摄像机图像上都有视频传感器。设定视频传感器后，视频亮度的变化将触发主动录像。主动录像的时间可设定为1至180秒。主动录像也可**外部传感器的报警信号进行。传感器的位置位于屏幕的A和B处。每台摄像机上有160个点分配给传感器A和B。用户可以设定每个传感器的位置，每台摄像机的传感器灵敏度可调节。
每台摄像机图像有以下三种**模式：
A模式：传感器上A上亮度变化解发警报。
A和B模式：传感器A、B上亮度同时发生变化触发警报（忽视小**体如小动物的运动）。
A和NB模式：传感器A上亮度发生变化而传感器B上无变化，触发警报（忽视整个区域由于照明条件发生的亮度变化）。
报警功能
如果从内置视频传感器或外部报警传感器上接收到报警信号，可进行以下操作：
1）切换显示模式
报警信号强制系统切换到用户预设的显示模式（全屏/9/16屏）。相应的摄像机ID和字母SA（代表视频传感器）或EA（代表外部报警传感器）交替显示在屏幕上。
2）用蜂鸣器或指示灯警告
报警信号触发蜂鸣声或摄像机指示灯闪烁。
警告的时间可设定为12，3，4，5，10，30秒，CC（报警ON）和NC（直至系统重置）。此外，在内存中至多可保存100条报警数据（摄像机号码、日期、时间）
定时功能
**设定定时器可将一日分为昼、夜。以下每项功能在昼夜可以提供不同设定：
1）要录取的画面（程序录像）
2）全屏顺序显示的停留时间
3）监视器隐藏
4）视频传感器的灵敏度
5）报警时间
定时功能
可将一日分为4个时间段，T1，T2，T3和T4，用户可单**设定每个时间段的下列功能
视频损失报警
如一个视频信号被损失，会发出蜂鸣声，监视器的显示
会冻结在**近接收到的静态画面或切换到**图样，同时发出
闪烁的VIDEO LOSS**（可选择显示静像或**图样）。
数字传送
三洋数字接口
SSP（RS-48S）
下一代协议（三洋安防系列协议）
RS-232C
多至4台的系列连接
数字传输端子允许多至4台的MPX-CD163P/MPX-CD93P进行串
连，在一台主监视器上显示**多64台摄像机上的图像。
动态侦测
**对每个摄像机设立动态传感器，在探测到亮度的变化时，将
触发一个主动录制。主动录制的持续时间可在1-180秒之间设定。主
动录制可由来自外部传感器的报警输入触发。
各个摄像机的5种探测模式
模式A：传感器A上的亮度变化触发警报。
模式A和B：传感器A和B上的亮度同时改变，警报被触发。(忽略小
物体的运动，比如小动物）
模式A和NB：当传感器H上的亮度变化而B上没有时，警报触发。(由
于光线条件，忽略整个区域的亮度变化）
模式A到B：当传感器A到传感器B的方向有亮度变化时，警报触发。
模式C：当整个屏幕的亮度有一个持续的变化时，警报触发。（探测
摄像机溅上油漆等等）。
报警功能
使用内置的动态传感器和外部传感器，可实现以下报警功能。
(1）显示模式转换
一个报警信号导致监视器转换至指定的显示模（16-9-，或全
屏）。也可以交替显示带有摄像机标题的字母“SA”（对于视频
报警）或“EA”（对于外部报警）。用户也可设置每个现场转换
至来自报警所触发的那个摄像机图像。
(2）蜂鸣器和指示灯警告
报警信号触发蜂鸣器响，同时相关摄像机的选择指示灯闪亮。
单个摄像机的报警操作持续时间可被设置为1-180秒之间的固定周周，CC（当报
警处于CN时）或NC（直到系统重置）。每次收到报警信号，摄像机编号、日期
和时间将被加至存储在设备内存中的报警记录表中（**多100个）
定时功能
**将一天分为T1、T2、T3和T4四个时段，用户可在每个时段中建立
**立的设置，各个功能如下：
(1）程序录制
在一个时段只有一个摄像机录制的画面。同时每一时段的摄像机录制帧数都可单**设定。
(2）监视器隐藏
(3）全屏连续显示的显示间隔
(4）内置视频传感器设置
对于每个时段，各个摄像的视频传感器的位置和灵敏度都可进行单**的设置。
·视频丢失报警
·两级密码安全锁定（操作/建立）
·异步
·可调节摄像机标题的位置（10一字**
·一个单键调节时钟
·自动夏令时调节
·屏幕模式设置、内置菜单语言：英语/法语/德语/西班牙语
·RS-232C兼容
·按锁端口，安装简便 |
